AT-M TYPE

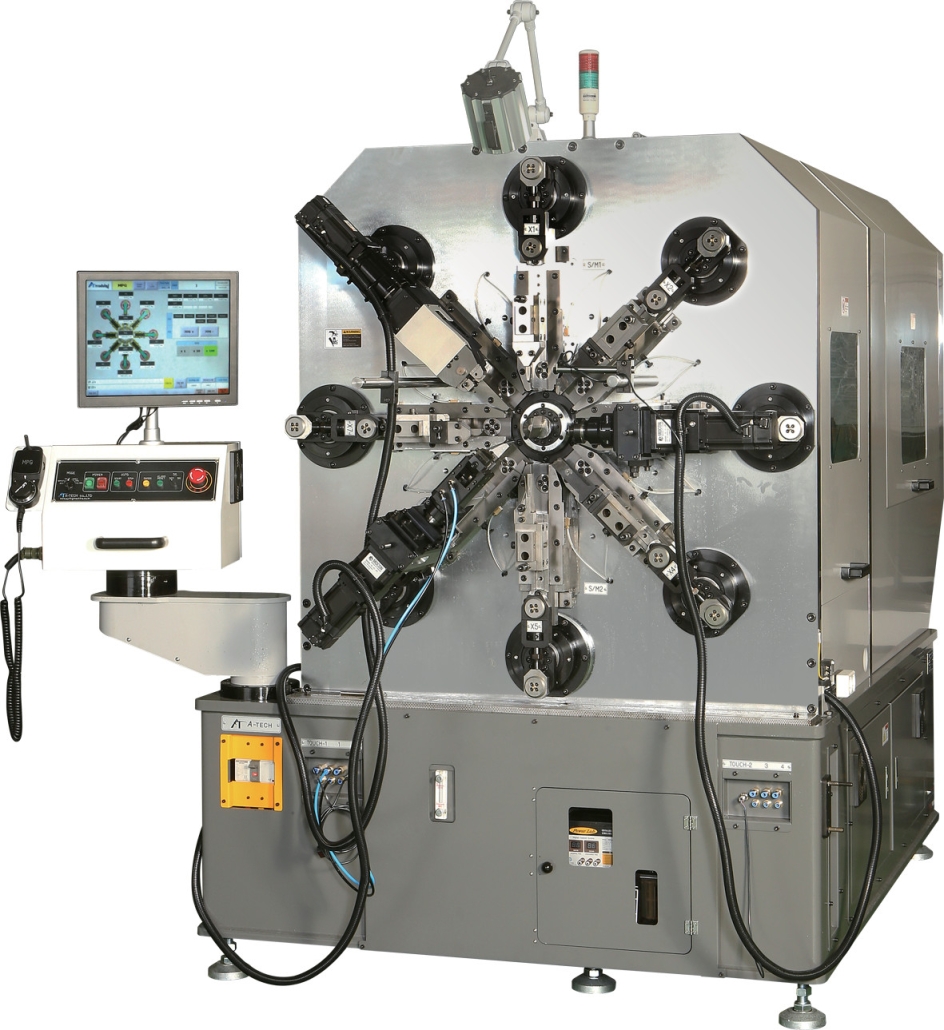

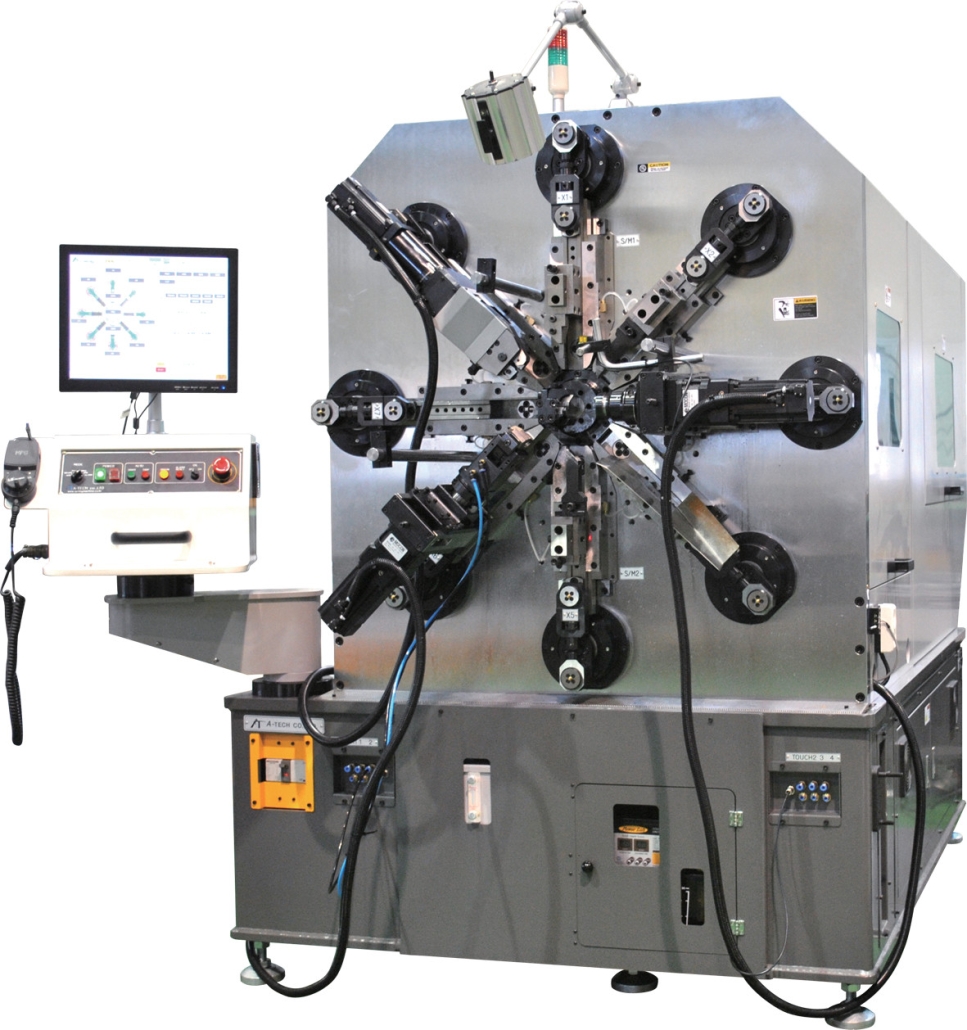

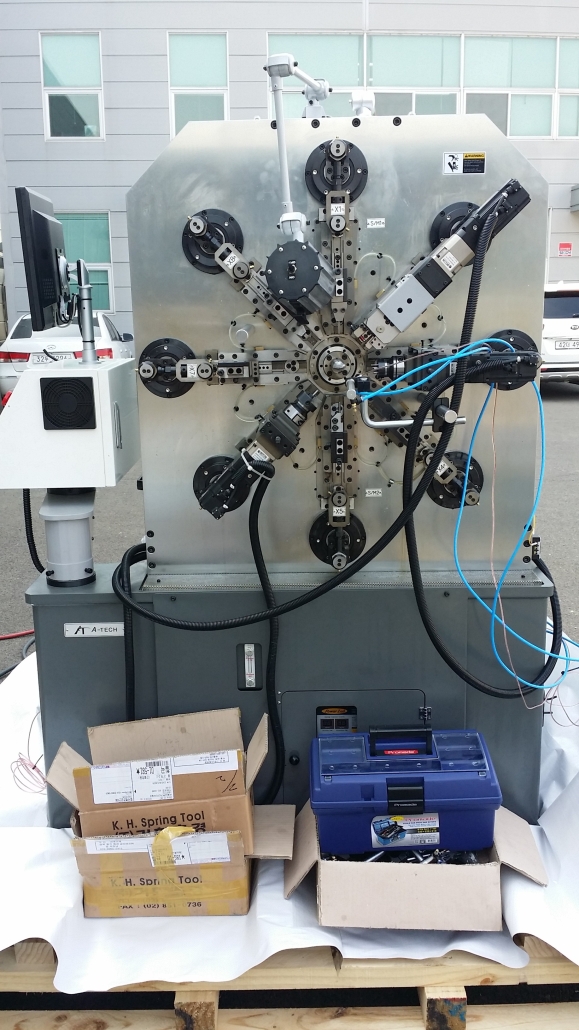

SPRING WIRE FORMING M/C AT-M Type

ویژگی های سری AT-M

سری AT-M به عنوان یک دستگاه فرمینگ فنر چند منظوره بدون بادامک ، با سیستم کنترل بر اساس ویندوز XP طراحی شده است. سری AT-M دارای ۱۳محور سروو است و آپشن هایی مانند سروو کاتر، سروو اسپینر و فک هوا برای نگه داشتن و چرخاندن فنر، می توانند به دستگاه اضافه شوند.

این آپشن های ویژه، دستگاه را برای تولید و شکل دهی قطعات فنری با دقت بالا و تولید فنرهای کششی مختلف بدون قلاب دوم آماده می سازد. علاوه بر این، اسلایدهای X1 و X5 می توانند (۲۵-/+ درجه) زوایای عرض سروو موتور را جداگانه تنظیم کنند. این ویژگی‌های سری AT-M زمان راه‌اندازی را کاهش می‌دهد و ساخت فنرهای فرمینگ را آسان می کند. این دستگاه نسبت به سری قدیمی تر دستگاه فرمینگ بادامک ، ارتقا یافته است.

مشخصات فنی:

مدل AT-M25 AT-M40 AT-M60
ظرفیت مفتول Ø 0.4 ~ 2.5 Ø 1.0 ~ 4.0 Ø 2.0 ~ 6.0
حداکثر ظرفیت فنر O.D Ø 60 Ø 100 Ø 130
سرعت سیم تغذیه (Max.) 90 M/min 80 M/min 80 M/min
Slide Stroke 80mm 110mm 140mm
حداکثر محور کنترل 20 20 20
تعداد غلتک تغذیه 4Pcs. 8Pcs 8Pcs.
منبع برق AC-220V 3P AC-220V 3P AC-220V 3P

ابعاد

 1,300(W)

1,650(L)

1,750(H)

 1,500(W)

2,300(L)

1,900(H)

 1,650(W)

2,500(L)

2,100(H)
وزن 1,800Kgs 4,600Kgs 6,000Kgs

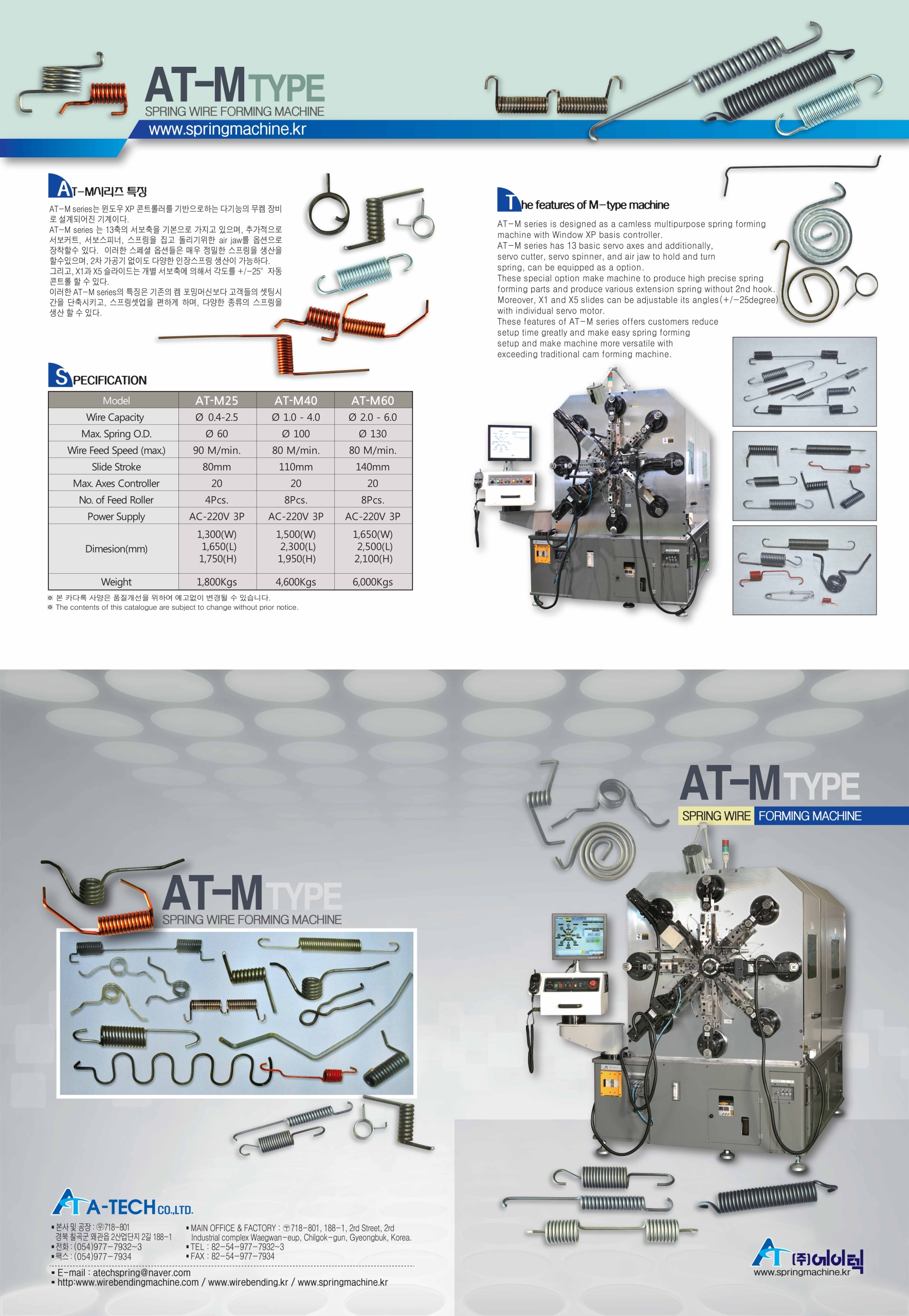

کاتالوگ

نگاهی مختصر به عملکرد تولید

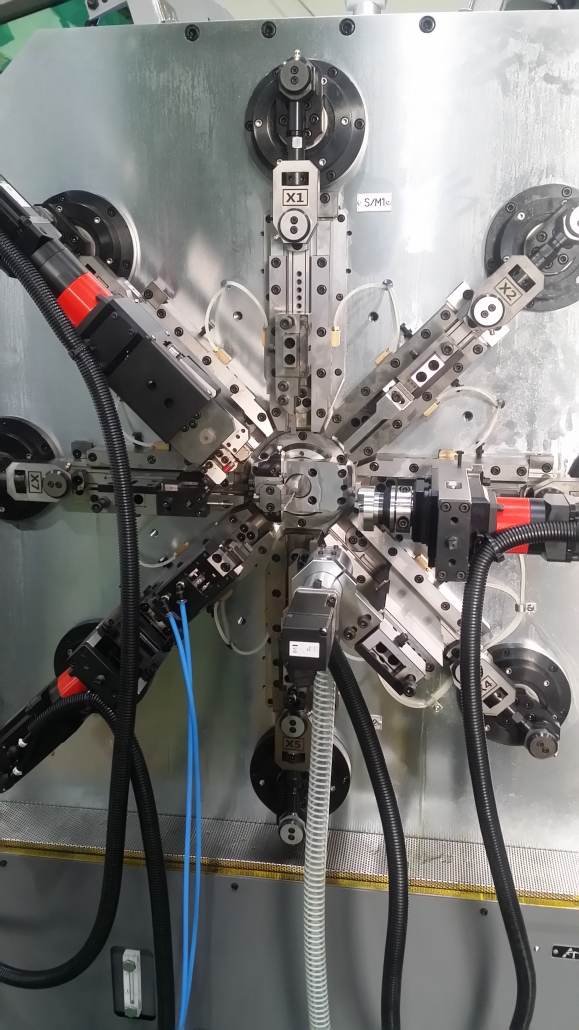

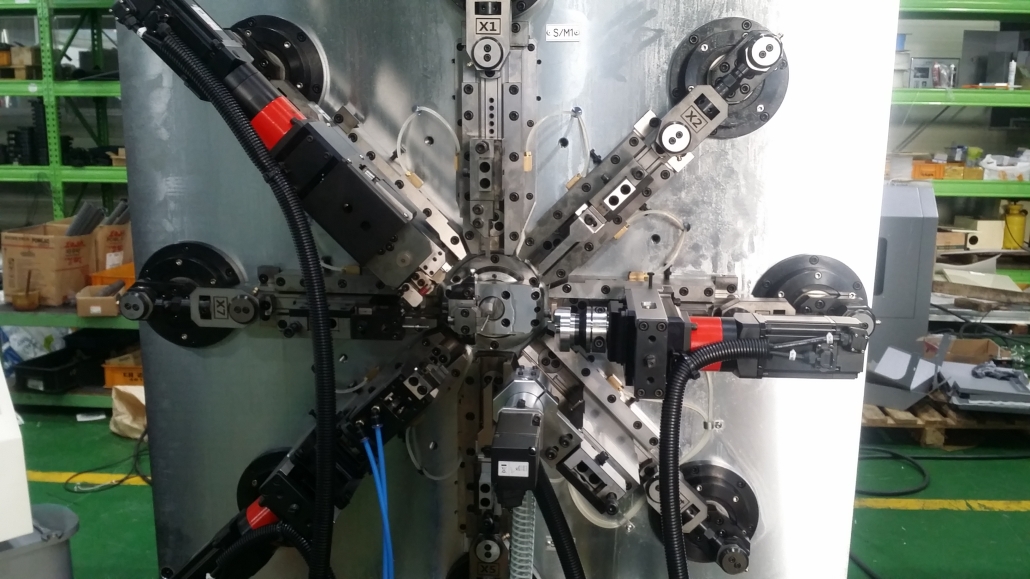

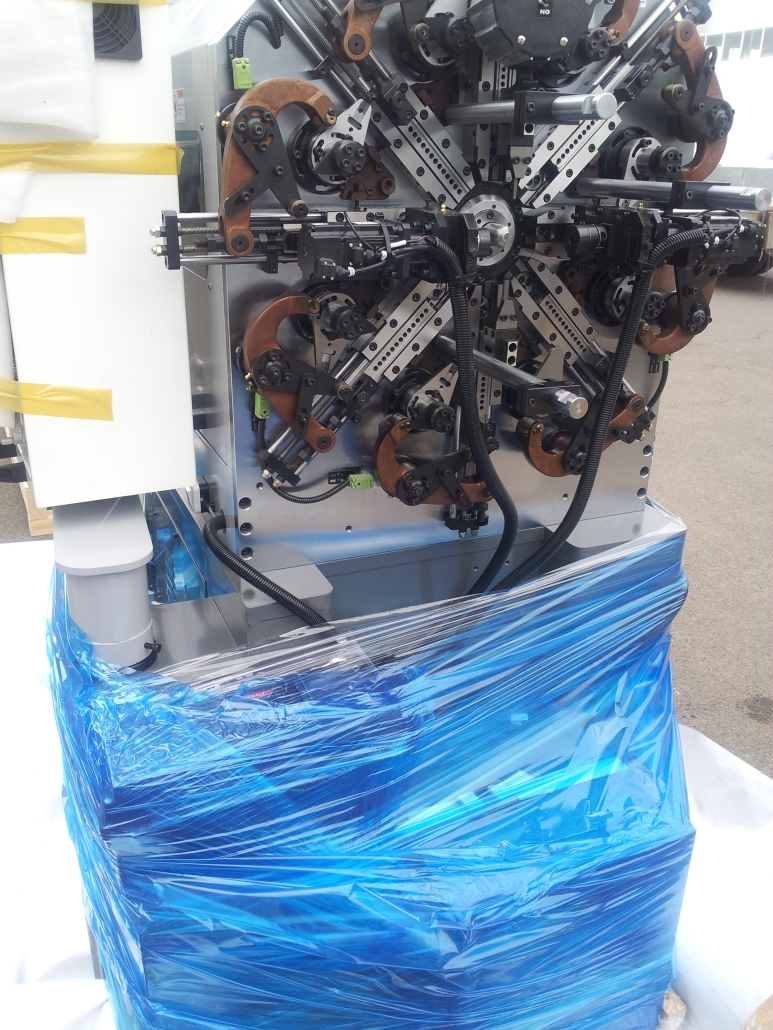

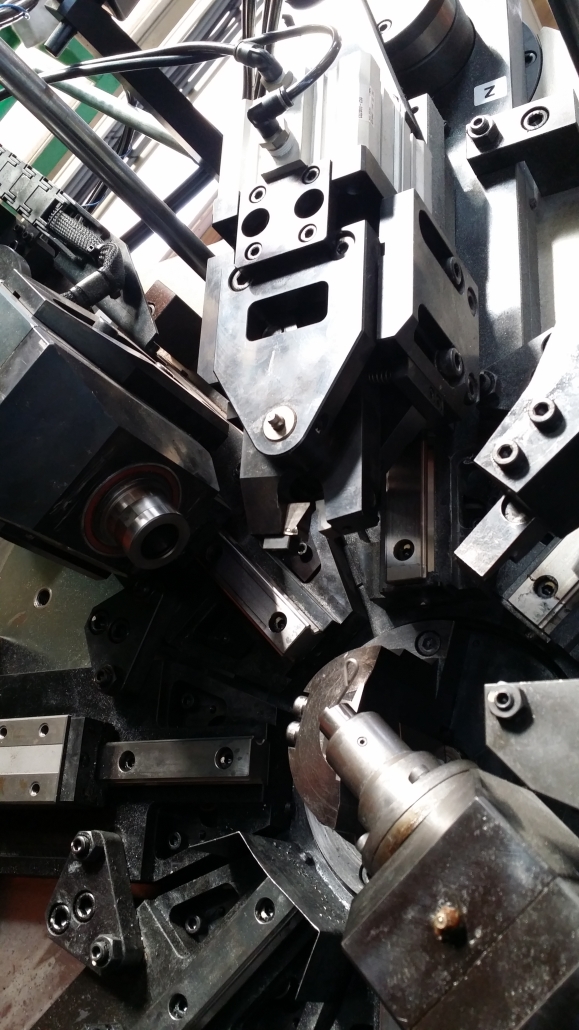

گالری

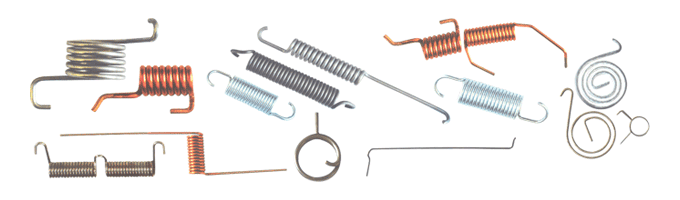

نمونه محصولات تولیدی توسط ماشین AT-M
